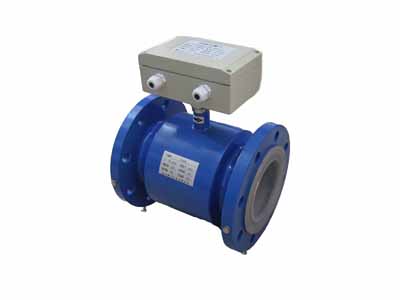

电磁流量计

时间:2011-09-29 11:07来源:未知作者:admin 点击:次

电磁流量计用途：
电磁流量计是为供水企业水计量贸易专门设计的，具有防水、防腐、防干扰、防雷击的能力。广泛地应用于各种研究和工业环境中进行控制、数据采集，如石油、天然气、化工、冶金、水利、能源等等工业领域。
电磁流量计特点：
1.低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，工作十分稳定可靠。
2.采用非均匀磁场的新技术及特殊大的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，达到了小型化。

安装指南

日常维护
◆ 仅需对仪表作周期性直观检查，检查仪表周围环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查仪表附近有否新装强电磁场设备或有新装电线横跨仪表。
◆ 若是测量介质容易沾污电极或在测量管壁内沉淀、结垢、应定期作清垢、清洗。
故障查找
流量计开始投运或正常投运一段时间后发现仪表工作不正常，应首先检查流量计外部情况，如电源是否良好、管道是否泄露或处于非满管状态、管道内是否有气泡、信号电缆是否损坏、转换器输出信号（即后位仪表输入回路）是否开路。切记盲目拆修流量计。
传感器检查
测试设备
500MΩ绝缘电阻测试仪一台，万用表一只。
测试步骤
（1）在管道充满介质的情况下，用万用表测量接线端子A、B与C之间的电阻值，A-C、B-C之间的阻值应大至相等。若差异在1倍以上，可能是电极出现渗漏、测量管外壁或接线盒内有冷凝水吸附。
（2）在衬里干燥情况下，用MΩ表测A-C、B-C之间的绝缘电阻（应大于200MΩ）。再用万用表测量端子A、B与测量管内二只电极的电阻（应呈短路连通状态）。若绝缘电阻很小，说明电极渗漏，应将整套流量计返厂维修。若绝缘有所下降但仍有50MΩ以上且步骤（1）的检查结果正常，则可能是测量管外壁受潮，可用热风机对外壳内部进行烘干。
（3）用万用表测量X、Y之间的电阻，若超过200Ω，则励磁线圈及其引出线可能开路或接触不良。拆下端子板检查。
（4）检查X、Y与C之间的绝缘电阻，应在200MΩ以上，若有所下降，用热风对外壳内部进行烘干处理。实际运行时，线圈绝缘性下降将导致测量误差增大、仪表输出信号不稳定。
（5）如判定传感器有故障，请与公司联系，一般现场无法解决，需到公司维修。
转换器检查
如判定是转换器故障，经检查外部原因没问题的情况下，请与公司联系，公司一般会采取更换线路板的方式解决。
